拓竹 LED001 套件的标准尺寸为 直径 59mm、高度 35mm（包含灯座和灯板），售价约为 28 元。虽然这是一款常见的标准件，市面上也能买到价格更便宜（约 10 元）的兼容产品，但对于一些轻量级实验或原型用途来说，这个体积可能还是偏大。
举例来说，如果我们将整个 3D 模型按某一维度缩小 50%，理论上材料使用量可以减少 75%，既降低成本，也更便于快速迭代。
幸运的是，拼多多等平台上可以找到 直径 31mm 的小尺寸灯片，带焊 USB 线的版本不到 5 元，裸灯片甚至不到 3 元。只要设计一个对应尺寸的灯板与灯座，我们就能轻松实现 LED001 的低配小型替代方案。
灯板设计
常见的 31mm 灯片实际直径略大，因此建议灯板设计的内径设为 33mm，外径 35mm 为宜。同时预留走线孔和散热孔，确保电源线可以顺利穿过，避免过热。
此外，可选择是否加入导光板：
- 不加导光板：亮度更集中，但可能刺眼。
- 加入导光板：可适当柔化光线，提升视觉舒适度。
导光板厚度建议在 0.6mm ~ 1mm 之间，厚一些会降低亮度但提升均匀度。

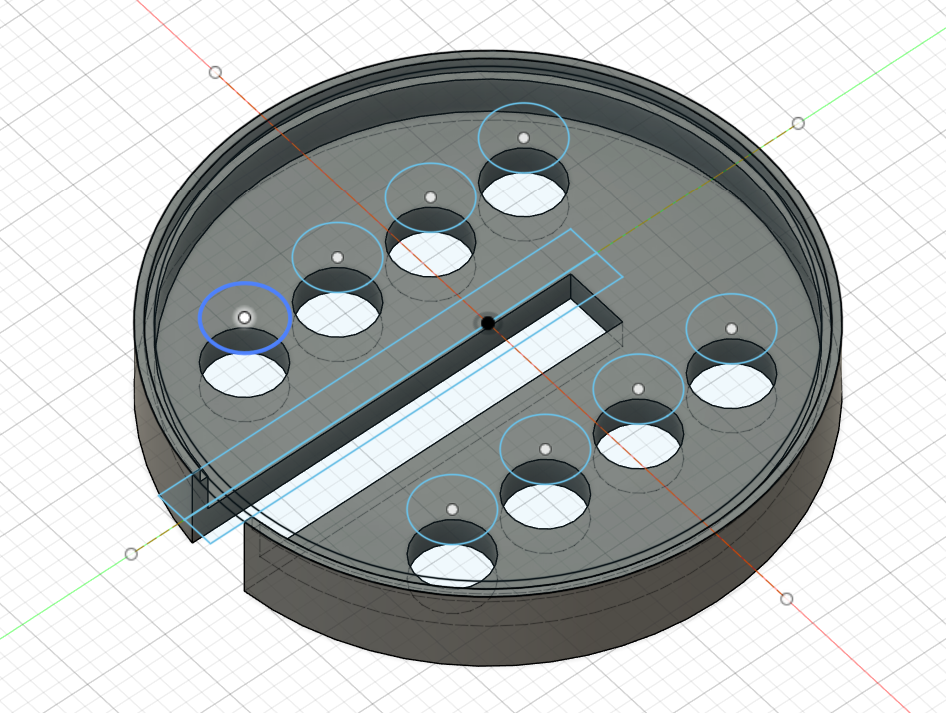

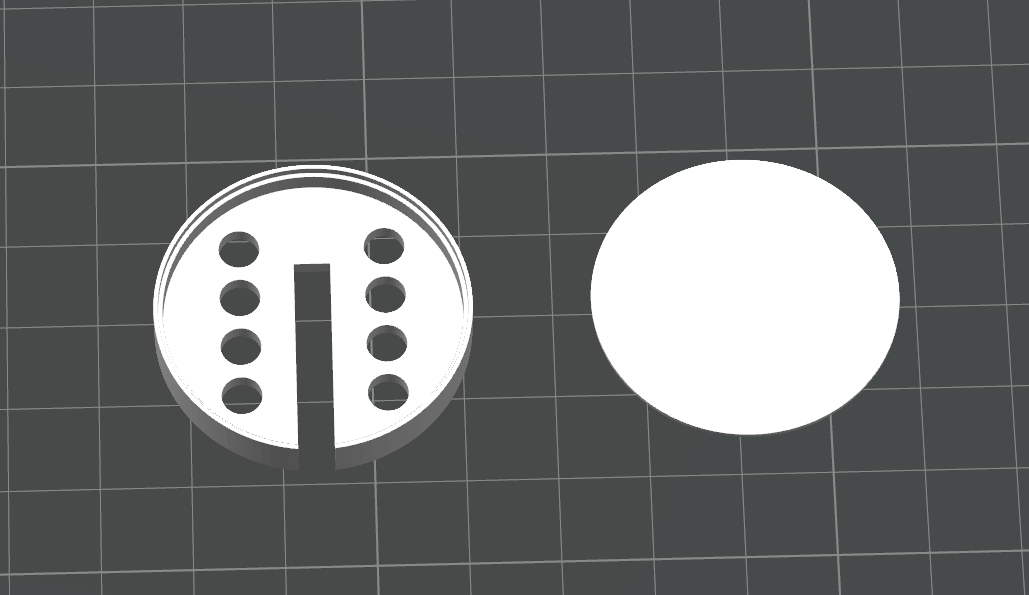

示意图如下：
灯座设计
在 MakerWorld 平台上可以找到许多 LED001 的灯座模型，这些模型大多采用标准的旋转卡扣设计。我们可以复用这些设计，简单调整尺寸即可适配小尺寸灯片。

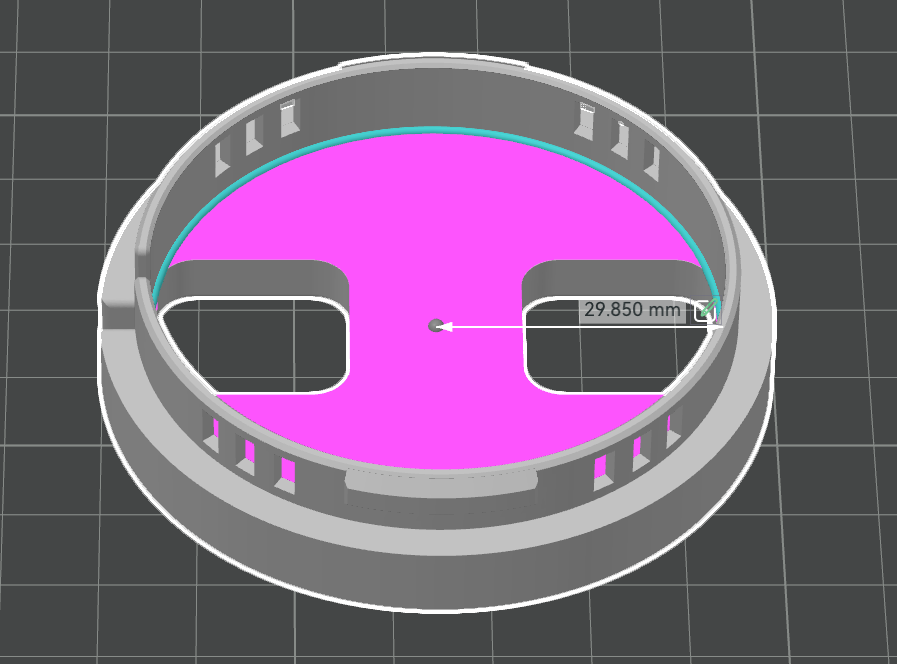

推荐使用这个 灯座模型：

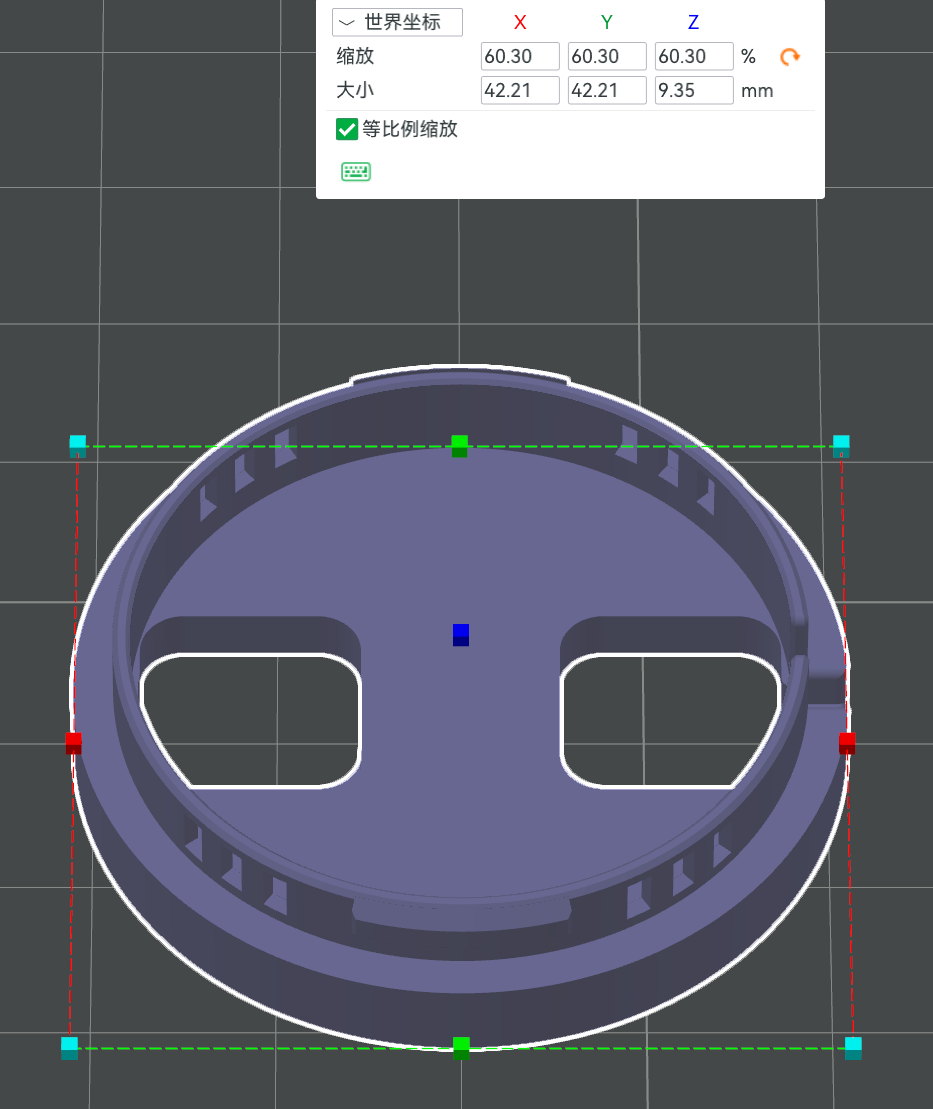

按 60% 比例 缩小，使其内径为约 36mm，同时扩大出线孔（可以直接在模型中添加负零件。后期用锉刀加工也可以，但是不推荐）。
修改后可直接打印。
👉 缩小版模型可直接下载：点击这里
灯体适配（简单版）
对于原本就设计用于 LED001 套件的灯体，我们同样可以将其 等比例缩小至 60%，从而适配我们的小型灯板与灯座。

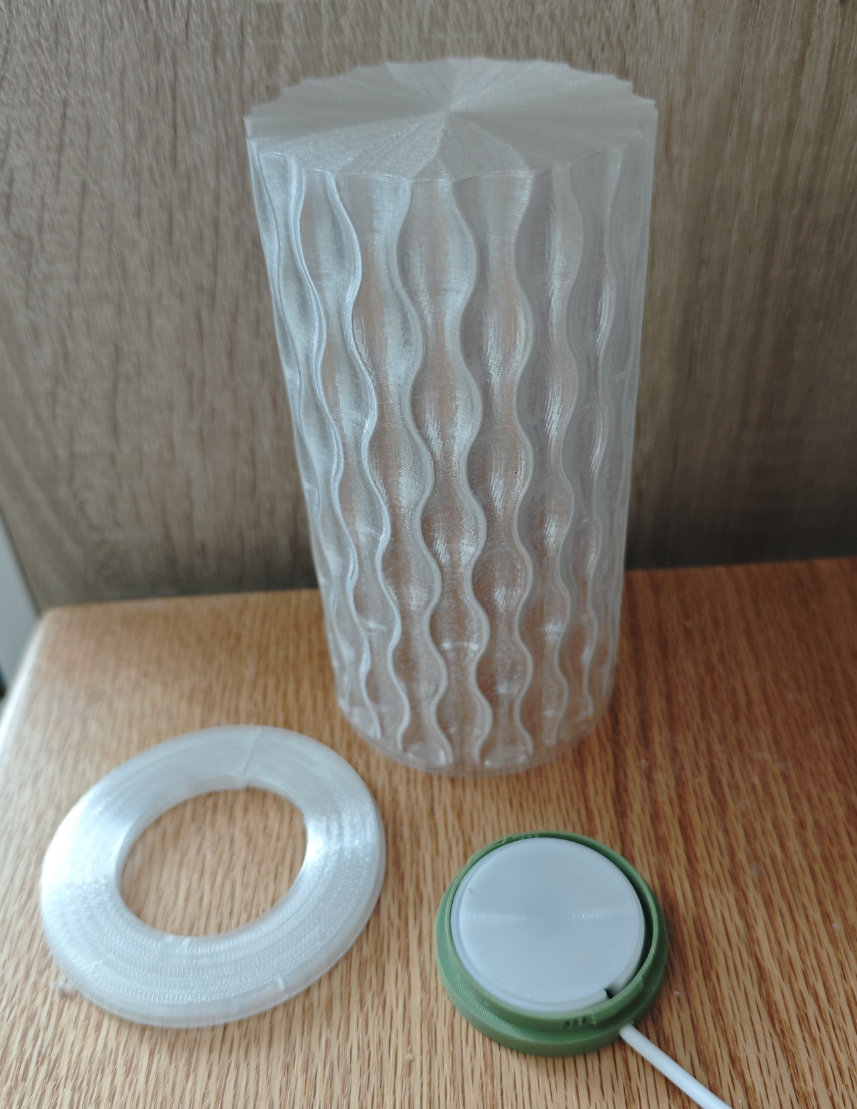

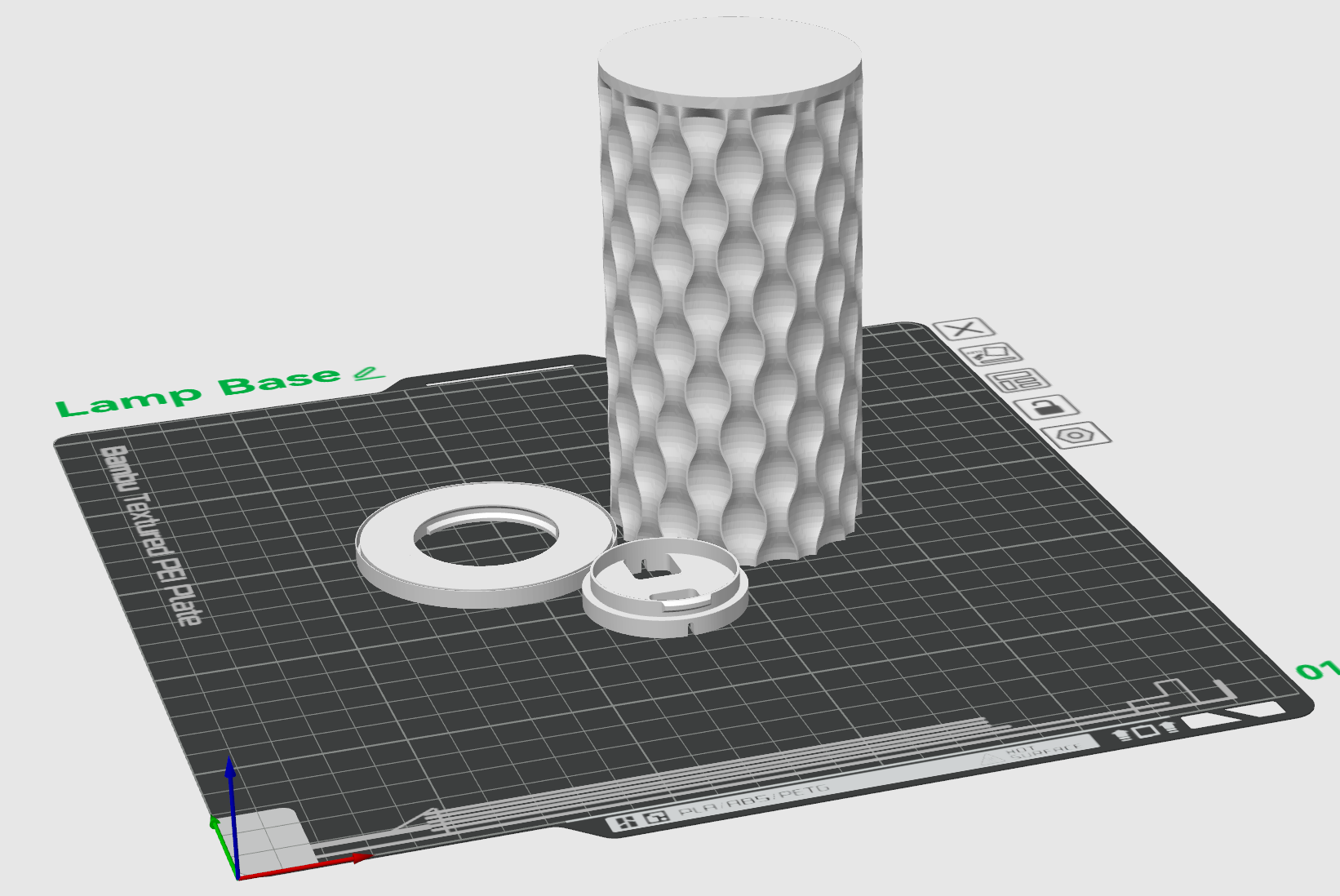

以 “涟漪”台灯模型 为例：
按 60% 缩小后，仅需约 28.2g 材料 即可打印完成，而原模型则需约 88.7g。
灯体适配（进阶版）
有些灯体模型并非专为 LED001 卡扣设计，或者我们使用的是自己建模的结构，但仍希望引入 LED001 的灯座卡口进行标准化连接。
这时，可以利用 Bambu Lab 切片软件的布尔运算功能，快速完成“翻模”操作，而无需手动建模。
参考这个教学视频，简要步骤如下：

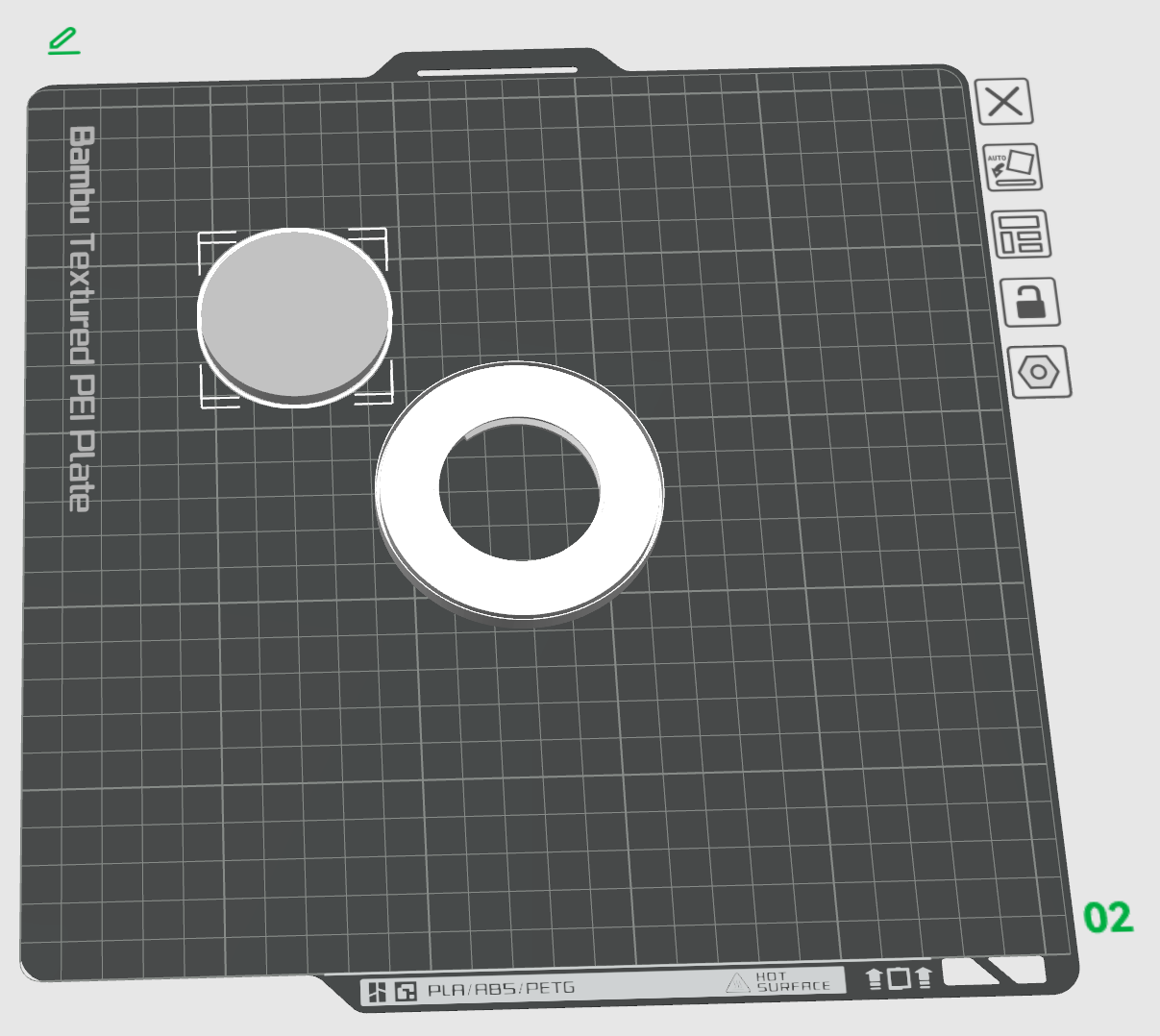

- 导入模型
- 导入 LED 灯座卡扣模型并缩放到合适尺寸。
-
创建一个略大于开孔的圆柱体模型。
2. 布尔运算 - 获取翻模件 -

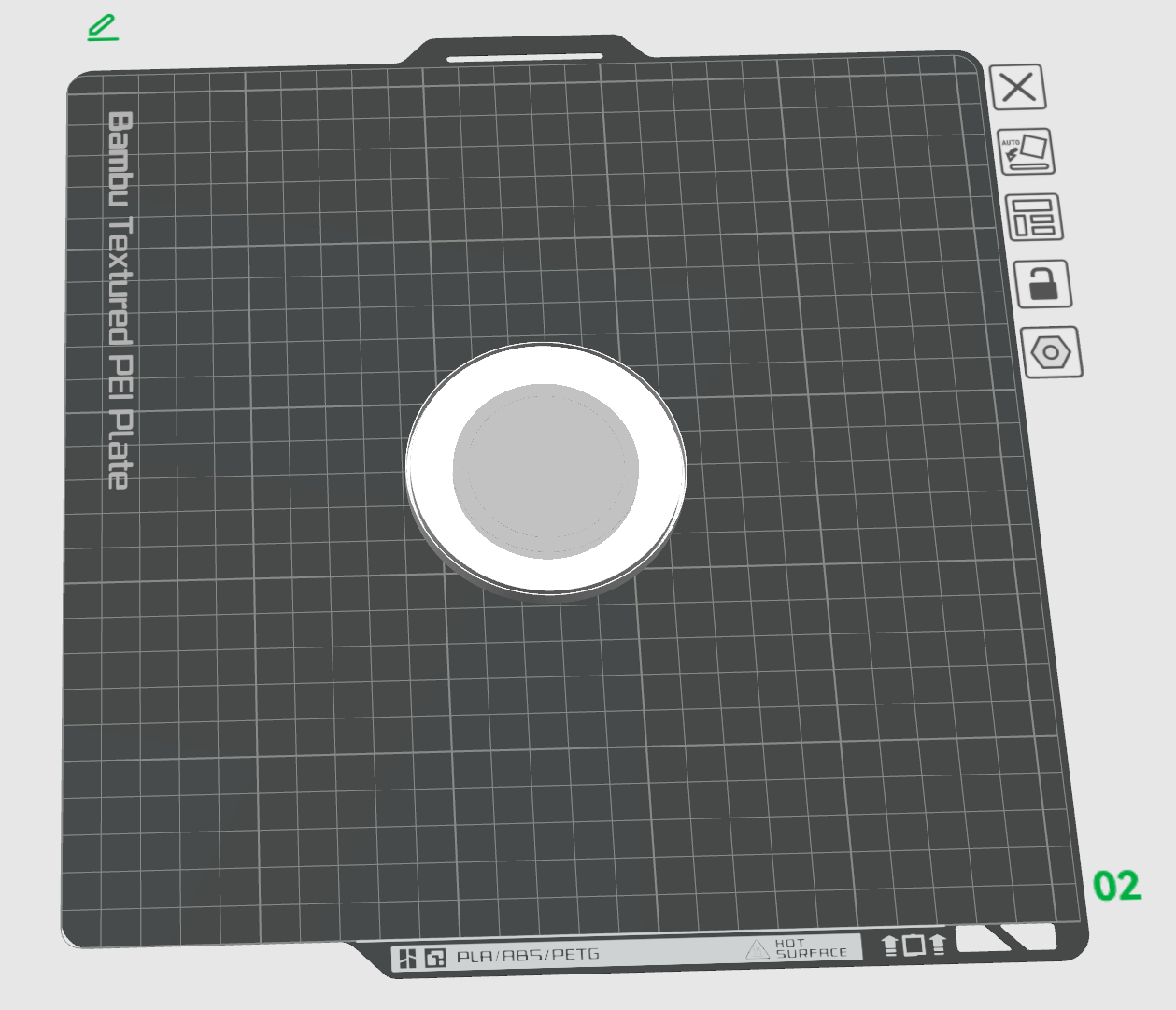

将两个模型居中对齐。
- 右键组合 -> 使用布尔运算“差集”，选择“从中减去”圆柱体，“与之相减”为卡扣模型。勾选“删除输入”。

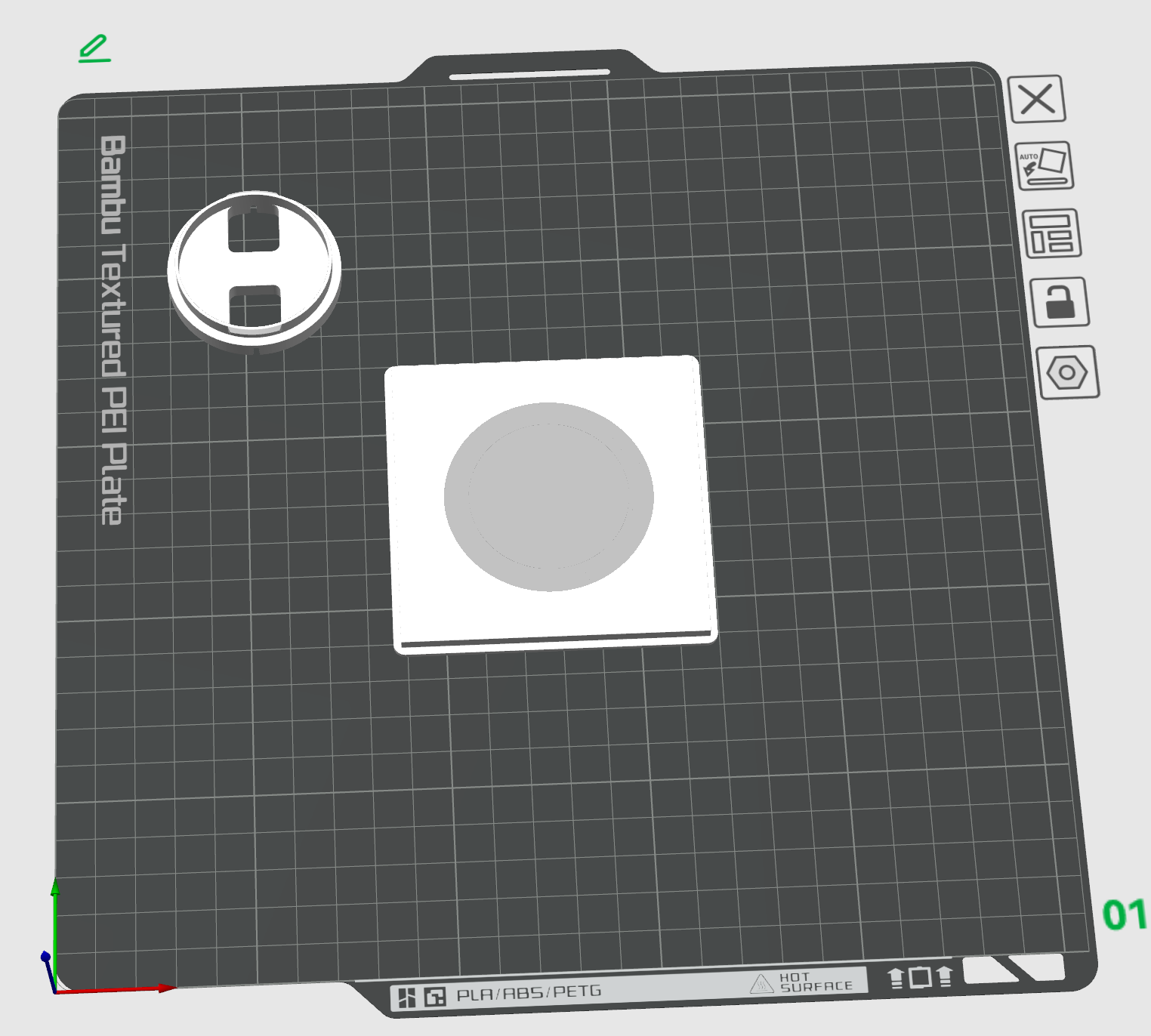

- 制作孔洞模型
- 用生成的“翻模件”再对目标底座进行一次“差集”操作，即可获得精准匹配卡扣的孔位。
小结
通过使用市售 31mm 灯片搭配自制小型灯板和灯座，我们可以：
- 大幅降低成本（灯片约 3 元，整体成本 <10 元）
- 节省打印材料（体积缩小后材料用量减少约 70%~75%）
- 保持模块化设计（可复用 LED001 卡口标准）
适用于快速原型开发、创意DIY灯具、小空间照明等场景。
更多作品展示

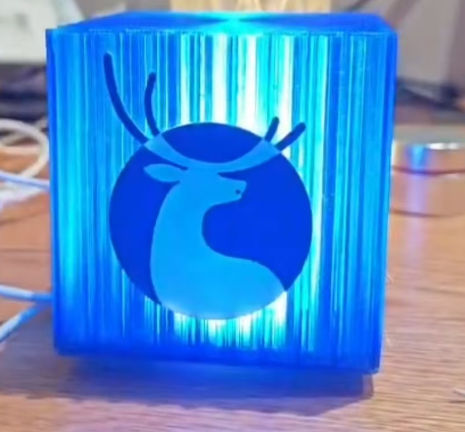

瑞幸 LOGO 小夜灯
- 灯罩材质：JAYO PETG 透明蓝
- LOGO 部分：PLA 蓝色 + 白色

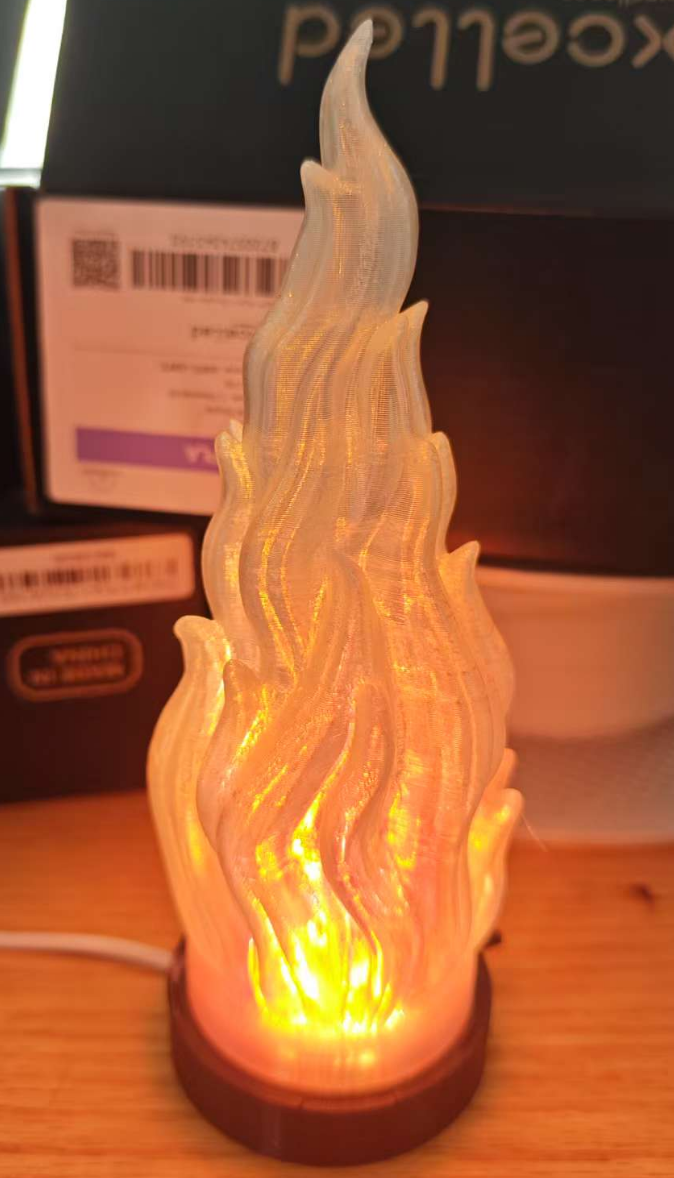

火焰灯（融合设计）
